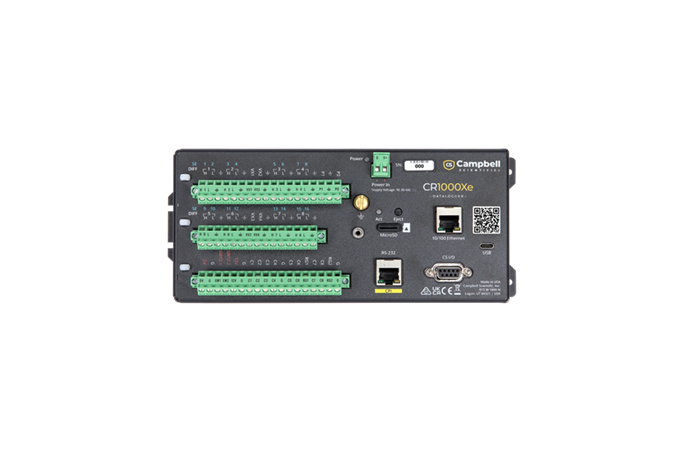

Campbell Scientific CR1000Xe | Datalogger

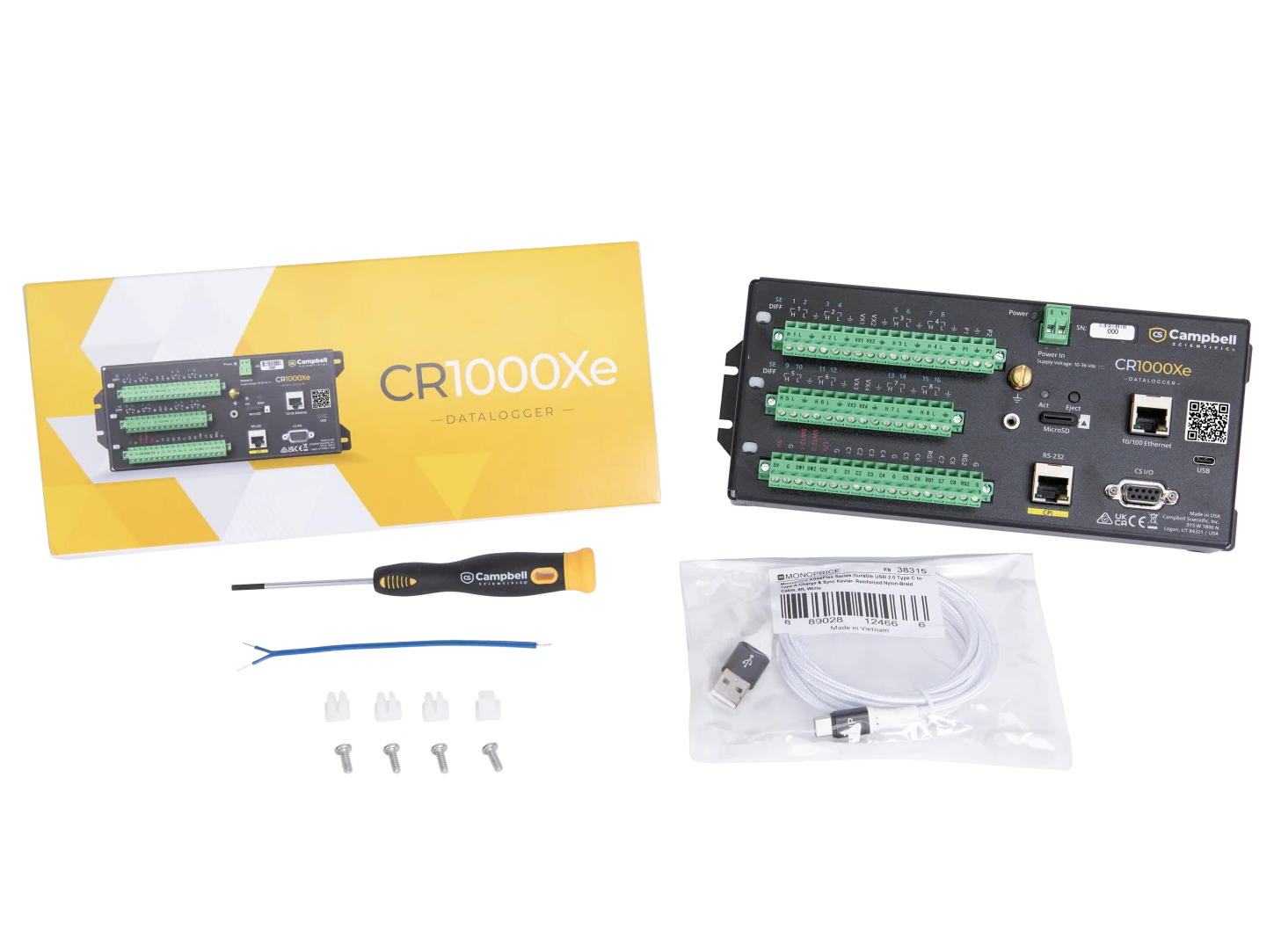

Campbell Scientific CR1000Xe | Datalogger - Imagen 2
,

Campbell Scientific CR1000Xe | Datalogger

SKU: CR1000X Categorías: ,

Contador de vistas: 872 Personas


El CR1000Xe proporciona medición y control para una amplia variedad de aplicaciones. Su confiabilidad y robustez lo convierten en una excelente opción para aplicaciones ambientales remotas, incluidas estaciones de hidrología y meteorología (HydroMet), evaluación y monitoreo de recursos solares (SRA / SRM), presas y minas (geotecnología) y amplios objetivos de investigación para sistemas ambientales.

El CR1000Xe es un dispositivo de baja potencia que mide sensores analógicos y digitales, procesa y almacena mediciones, y se adapta a cualquier enlace de comunicaciones. Almacena datos y programas en memoria flash no volátil. El lenguaje de programación integrado, común a todos los registradores de datos de Campbell Scientific, permite a los usuarios crear soluciones perfectamente adaptadas a la aplicación.

Beneficios

  • Funciona en entornos extremos con un rango de funcionamiento estándar de -40° a +70°C y un rango de funcionamiento ampliado de -55° a +85°C
  • Se conecta directamente al puerto USB de una computadora
  • Captura valores de datos que cambian rápidamente con capacidades de medición analógica rápida (300+ Hz)
  • Diferencia incluso los cambios más leves en los valores de los datos con mediciones de mayor resolución (Adc de 24 bits)
  • Incluye dos canales de entrada de corriente no aislados para conectar directamente sensores con salidas de corriente de 0 a 20 mA o de 4 a 20 mA
  • Contiene un puerto CPI integrado para alojar sensores de alta velocidad Campbell Scientific y módulos distribuidos (como la serie GRANITE™)
  • Se conecta directamente a Ethernet
  • Incluye unidad de tarjeta microSD para requisitos de memoria extendidos
  • Proporciona una integración y medición sencillas de sensores en serie con SDI-12, RS-232, RS-422 y/o RS-485
  • Soporta redes PakBus completas
  • Incluye página web integrada para la conexión directa a través del navegador web
  • Ofrece un amplio rango de voltaje de entrada de 10 a 36 V CC
  • Proporciona una salida de alimentación regulada de 12 V CC
  • Controla la alimentación de E/S de CS a módems externos

Especificaciones técnicas

Rango de temperatura de funcionamiento
  • De -40°C a +70°C (estándar)
  • De -55°C a +85°C (extendido)
  • Entorno sin condensación
Velocidad máxima de escaneo 1000 Hz
Material de la caja Aluminio anodizado
Entradas analógicas 16 de un solo extremo u 8 diferenciales (configurados individualmente). Dos entradas analógicas pueden medir de 4 a 20 mA o de 0 a 20 mA de forma nativa.
Contadores de pulsos 10 (P1 a P2 y C1 a C8)
Terminales de excitación de voltaje 4 (VX1 a VX4)
Corriente máxima de fuente/sumidero
  • ±40 mA (excitación de voltaje)
  • 50 mA (regulado 3,3 o 5 V)
Puertos de comunicaciones
  • USB-C
  • Ethernet
  • RS-232
  • RS-485
  • RS-422
  • E/S de CS
  • IPC
Ranuras de almacenamiento de datos microSD
Conmutado de 12 voltios 2 terminales, más el pin 8 de E/S CS
E/S digitales 8 terminales (C1 a C8) configurables para entrada y salida digital. Incluye estado alto/bajo, modulación de ancho de pulso, interrupción externa, temporización de borde, conteo de pulsos de cierre de interruptor, conteo de pulsos de alta frecuencia, además de funciones de comunicaciones en serie UART, RS-232, RS-485, SDM, SDI-12, I2C y SPI. Los terminales se pueden configurar en pares para lógica de 5 V o 3,3 V para algunas funciones.
Límites de entrada ±5 V
Precisión de voltaje analógico
  • Las especificaciones de precisión no incluyen el ruido del sensor o de la medición.
  • ±(0,04% de la medición + desplazamiento) a 0 °C a 40 °C
  • ±(0,06 % de la medición + desplazamiento) de -40 °C a +70 °C
  • ± (0,08 % de la medición + desplazamiento) de -55 °C a +85 °C (rango de temperatura ampliado)
ADC 24 bits
Requisitos de alimentación Entrada de 10 a 36 V CC
Precisión del reloj en tiempo real ±3 min. al año (corrección GPS opcional a ±10 μs)
Protocolos de Internet Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT(S)
Protocolos de comunicación CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI, CampbellCloud HTTPS/MQTTS y otros
SRAM respaldada por batería para el uso de la CPU y el almacenamiento final 4 MB
Almacenamiento de datos
4 MB de SRAM + 72 MB de flash (ampliación de almacenamiento de hasta 16 GB con tarjeta de memoria flash microSD extraíble)
Drenaje de corriente en ralentí, promedio < 2.0 mA (@ 12 Vdc)
Drenaje de corriente activo, promedio
  • 1.1 mA (escaneo de 1 Hz @ 24 Vdc)
  • 2 mA (escaneo de 1 Hz @ 12 Vdc)
  • 57 mA (escaneo de 20 Hz @ 12 Vdc)
Dimensiones 23,8 x 10,1 x 6,2 cm (9,4 x 4,0 x 2,4 pulgadas)
Se requiere espacio adicional para cables y alambres
Peso 0,86 kg (1,9 libras)
